コンポーネント図（Component Diagram）

コンポーネントとは複数のクラスで構成される処理に対して１つ以上のインターフェースを用意し、あたかも１つのクラスのように取り扱ったものであり、コンポーネント図とはその内部構造やコンポーネント間の相互作用を表現するための図です。

同じくコンポーネントの内部構造を表現する「コンポジット構造図」の拡張版といえます。

コンポーネントの表現

コンポーネント図は次の要素で構成されます。

または

■内部構造を表現

※コンポーネント内の記述方法は「コンポジット構造図」（パート、ポート、インターフェースなど）と同じです。

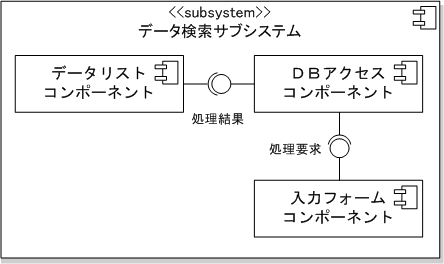

コンポーネントの相互作用により実現する処理をサブシステムという、より大きなコンポーネントのように表現する事が出来ます。

サブシステムの要素は次のようになります。
