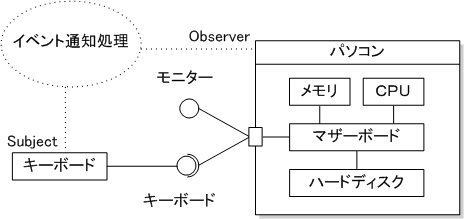

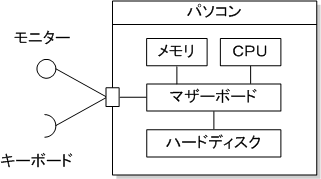

コンポジット構造図（Composite Structure Diagram）

コンポジット構造図とは複数のクラスを包括するようなクラスやコンポーネントにおいて、その内部要素の構造や相互作用を表現するための図です。UML2.0で追加されました。

構成要素

コンポジット構造図は次の要素で構成されます。

■構成要素
要素	表示形式	備考
構造化分類子
パート		パート名またはクラス名のいずれかがあれば、他は省略可能。
コネクタ		コネクター名および多重度は省略可能。
ポート		インターフェースがある場合に表記します。
インターフェース	または	パートをインターフェースで結合したとき次のように表記します。
